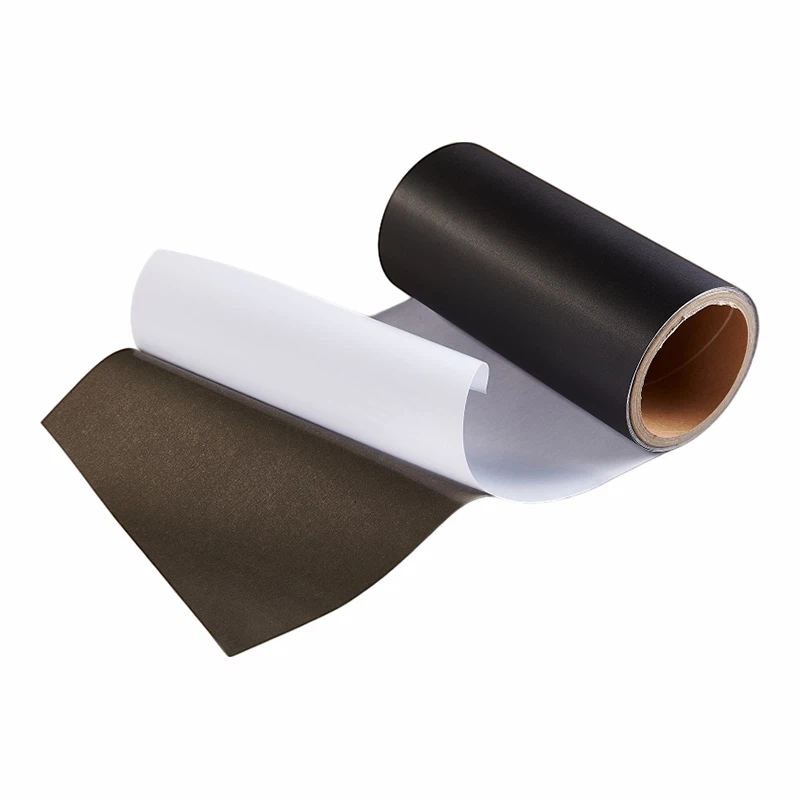

מבוא למוצר
PF39C010A09 הוא סרט הבד המוליך באריגה פשוטה לפתרון מיגון אלקטרומגנטי. זה יהיה עיבוד מוקדם- על בד סיבי הפוליאסטר. לאחר מכן, הוא מצופה בשכבת המיגון המתכתי על ידי ציפוי כימי ותהליך ציפוי אלקטרוניקה, כך שהוא יהיה מאפיין מוליך כמו מתכת. אז יהיה לו תהליך ציפוי שחור על פני הבד המוליך. לבסוף, הוא מצופה באקרילט מוליך PSA בתהליך מיוחד.

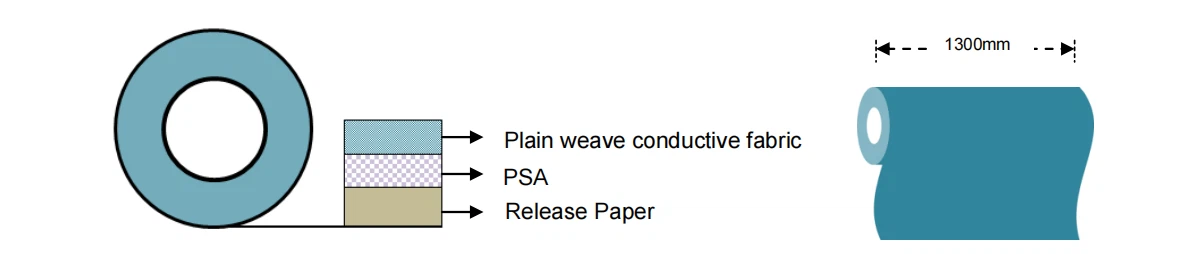

מבנה המוצר
ביצועי מוצר
עכבה נמוכה, ביצועים אלקטרומגנטיים והארקה טובים;
התאמה רכה, טובה וביצועי חבטות;
הידבקות חזקה לחומרי מתכת שונים;
יכולת חיתוך- טובה
תכונות
|
תכונות |
נְתוּנִים |
תקן בדיקה |
|
צֶבַע |
שָׁחוֹר |
/ |
|
חומר בסיס |
בד מוליך גל רגיל |
/ |
|
עובי חומר הבסיס (מ"מ) |
0.08 ± 0.01 |
ASTM D3652 |
|
עובי כולל (מ"מ) |
0.11 ± 0.02 |
ASTM D3652 |
|
חוזק דבק (N/25 מ"מ) |
גדול או שווה ל-10 |
ASTM D3330 |
|
כוח החזקה (H) |
גדול או שווה ל-48 |
ASTM D3654 |
|
צפיפות בד (T) |
260 ± 10 |
ASTM D3775 |
|
התנגדות פני השטח (Ω) |
פחות או שווה ל-0.07 |
ASTM F390 |
|
Z - התנגדות מוליכות (Ω) |
פחות או שווה ל-0.05 |
Saintyoo TM |
|
יעילות מיגון של 10MHz~3GHz@10MHz~3GHz (dB) |
גדול או שווה ל-60 |
SJ20524-1995 |
|
שחרור חומר |
ציפוי שמן סיליקון לבן |
/ |

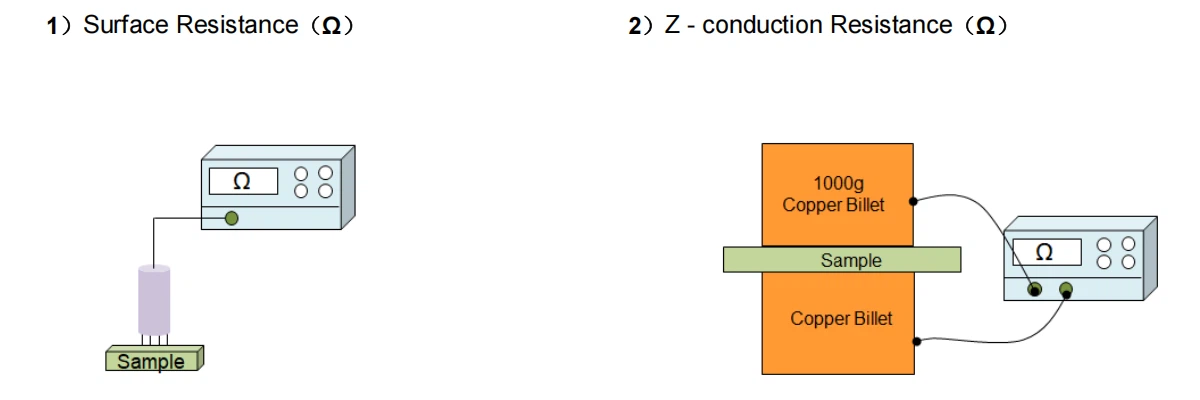

▉ שיטת בדיקת התנגדות

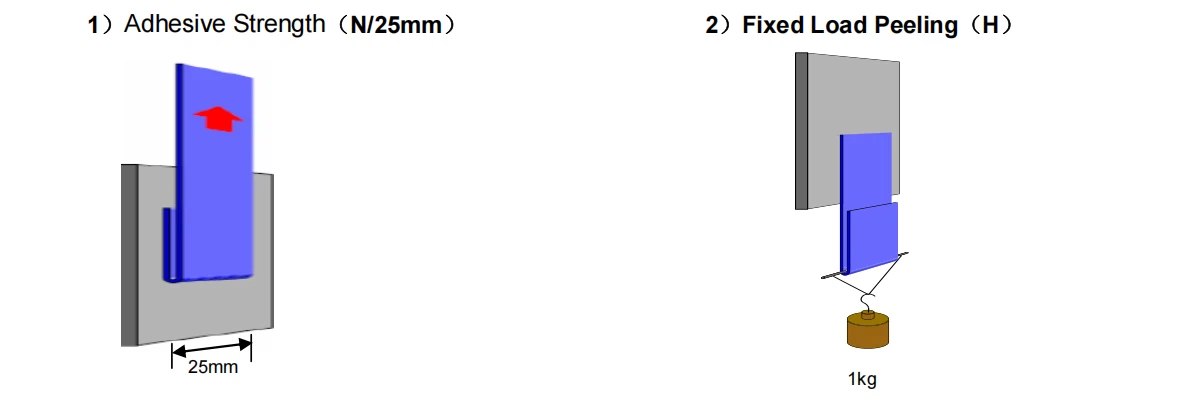

▉ שיטת בדיקת מתח
יישום מוצר
המוצר נמצא בשימוש נרחב במיגון והארקה של גלים אלקטרומגנטיים בטלפונים ניידים, טאבלטים, מחשב נייד ומבנה פנימי אחר של אלקטרוניקה, כגון FPC, PCB, רמקול, אנטנה, מצלמה ומודולים אחרים.
משך ומצב אחסון
משך הזמן הטוב ביותר: תוך 6 חודשים
מצב האחסון הטוב ביותר: 6 מעלות ~ 34 מעלות / 0 ~ 65% RH באריזה.
